文本顯示器常見故障及處理
薄膜按鍵壞可以整體換掉，不用考慮文本顯示器的程序，方便快捷
OP320 OP320-A OP320-A-S OP325之類的文本顯示器沒有上傳程序到電腦的功能
OP320 OP320-A OP320-A-S OP325 MD204L MPC低成本人機界面（HMI）產品，采用單色（3.7”）圖形點陣LCD顯示屏，提供漢字、西文、數字及 簡單圖形的顯示；OP320-A文本顯示器采用薄膜按鈕鍵盤，提供數字、參數輸入，指示燈、棒圖等形式顯示PLC的內部寄存器或繼電器的數值及狀態，并 可以通過其面板的按鍵操作改變內部寄存器或繼電器的數值及狀態。OP320-A文本顯示器可方便連接各種廠商的可編程控制（PLC）及各種具有串口通訊能力的電氣設備，是低成本控制設備的選擇。

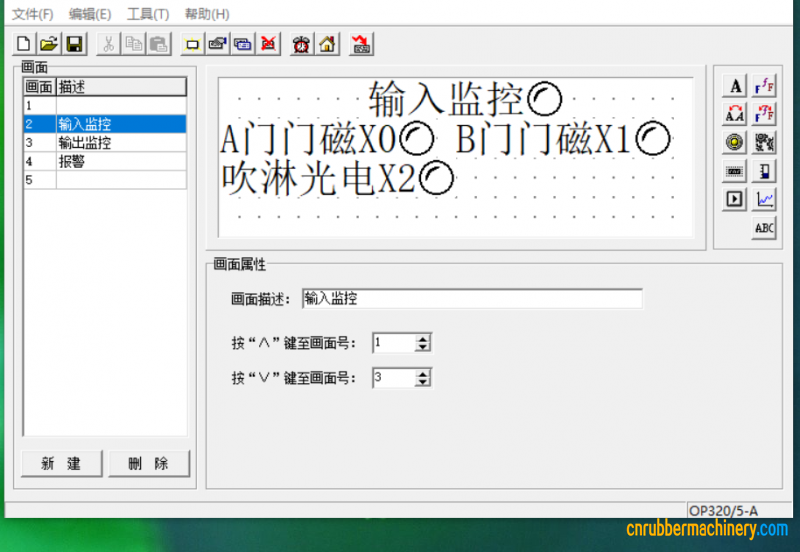

op320 MD204L的組態開發軟件基于Windows平臺，界面友好，簡單易用，開發人員可在短時間內掌握使用。
OP320 OP320-A mpc MD204L MD214 MD304 MD306L文本顯示器有以下特點:
多種組態方式
可以通過編輯軟件在計算機上組態，然后通過串口下載到文本顯示器，為不同場合的應用量身定做。
組態部品有：文本、信息顯示、數據顯示/設定、棒圖、燈、圖象等。
靈活的通訊接口
（RS232/RS422/RS485任選）。對應PLC機種廣泛（包括三菱FX系列、歐姆龍C系列、西門子S7200系列、
松下電工FP系列、永宏FB系列、施耐德Modbus系列、臺達Delta系列、光洋SG系列等、單片機自由協議
科威EP系列 力揚PLC 信捷XC PLC系列 LG/LS K120S系列 豐煒VB系列PLC等等）
顯示區域
顯示區域192×64（24字符×4行，即12個漢字×4行 )
簡便的顯示方式
通訊協議和畫面數據一同下載到顯示器，無須PLC編寫通訊程序
高度的安全性
對于改變參數具有密碼保護功能
具有報警列表功能
產品應用于：建筑機械、紡織機械、石材機械、注塑機械、鞋業機械、印刷機械、食品機械、
包裝機械、鑄造機械、交通機械、陶瓷機械、數控機械
3.7 英寸單色，20個按鍵
對應PLC機種廣泛
具有密碼保護功能,內置時鐘（可選件）
文本精靈，動態顯示文本
具有報警列表功能，逐行實時顯示當前報警信息
按鍵可被定義成功能鍵
帶背景光STN液晶顯示
一般說明
顯示
類型 黃綠色STN
使用壽命 20000小時以上，環境溫度25℃，24小時運行
顯示區域 192*64
亮度 電位器可調
文字設定 中文簡體/繁體、英文（24字符×4行，即12漢字×4行）
字符大小 點陣字體、矢量字體
按鍵 20個
存儲器
畫面 64KB FlashROM
數據 1KB SRAM
接口 下載口
RS232
通訊口 OP320-A：RS232/RS422；OP320-A-S：RS232/RS485；OP320-A-N：RS232
功能說明
電氣特征
輸入電壓 DC24V
電壓范圍 DC22V~DC26V
消耗電流 小于140mA
允許失電 10ms以下（實際失電小于1s）
抗電壓沖擊 AC1000V，10mA，小于1分鐘（信號與地間）
絕緣電阻 DC500V，10MΩ以上（信號與地間）
環境
運行溫度 0℃~50℃
存儲溫度 -20℃~60℃
運行濕度 10%RH~90%RH（無凝露）
抗干擾能力 干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘
空氣 無腐蝕性氣體結構
冷卻方式 自然風冷
保護等級 前面板符合IP65
外部尺寸 172.0*94.0*30.0
面板開孔尺寸 163.0*85.0
