一、概述
DDB系列電動潤滑泵適用于潤滑頻率低、潤滑點不超過50點,公稱壓力為31.5MPa的多線油脂集中潤滑系統中。直接或通過單線片式分配器向各潤滑點供送潤滑脂的裝置，特別適用于橡膠機械、破碎機、粉碎機、鍛壓機床、煤氣發生爐、碼頭行吊、印刷機，冶金機械、礦山設配、起重設備、建材機械、橡塑機械、鍛壓設備、化工化肥設備、陶瓷機械、洗選設備，石油，輕工等行業，以其性能良好、安全可靠，、價格低廉、操作方便的良好口碑,得到廣泛應用。該系列多點泵每一路加裝壓力表，可以隨時查看壓力，避免油路不暢通損壞設備潤滑，省心省力。
二、技術參數
|
型號 油路 |
公稱壓力MPa |
每口給油量ml/次 |
給油次數/min |
貯油器容積l |
電動機功率kW |
重量kg |
|
|
DDB-10 |
10 |
31.5 |
0.5 |
26 |
8 |
0.37 |
40 |
|
DDB-18 |
18 |
20 |
0.55 |
45 |
|||
|
DDB-36 |
36 |
55 |
|||||

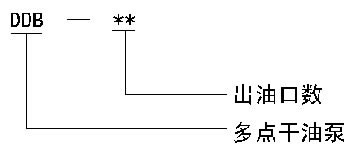

三、型號標注說明
四、使用說明
1、該系列電動潤滑泵應安裝在環境溫度合適，灰塵少，便于補脂、調整、檢查、維護保養等都方便的場合。
2、在貯油器內無潤滑脂時嚴禁啟動電機運轉。
3、以油桶內刮油翅為目標，按貯油桶壁上旋向牌規定的旋向進行電機接線，不得反轉。
4、潤滑泵應經常保持清潔，避免臟物進入泵體內，影響正常工作。

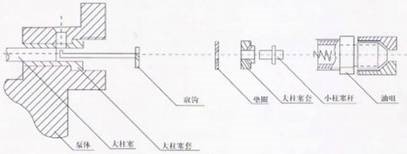

★ 閑置油咀取出圖示
★ 閑置不用油咀的處置方法
1. 將不用油咀從泵上旋下。
2. 取出小柱塞、小柱塞套、墊圈。
3. 轉動惦記使大柱塞成完全吸油狀態(油箱內刮油器所指反向之油咀是吸油狀態)。
4. 將取鉤狗入大柱塞套吸油孔(鉤須先制好,鉤頭高度為3mm)。
5. 拉動取鉤柄帶動大柱塞套取出。
6. 用尖嘴鉗將柱塞桿取出。
7. 將油咀重新旋緊,并用φ11膠片塞入油咀帽內旋緊,防止油外泄。
8. 也可以將小柱塞桿,彈簧取出倒置,并同第7步密封。
★ 注意事項
多點潤滑泵主機要盡量安裝在相距最遠的潤滑點的中間位置。
用脂要潔凈,在20℃以上,選2#以上潤滑脂;外界溫度20℃以下時,選0℃以上潤滑脂;潤滑油要選黏度大于N68。
桶內油面不得低于中軸頂端,以防抽空。
每工作300小時,蝸輪腔換油一次。
