瑞興55升加壓式密煉機
1.1底座：使用B型槽鋼與鋼板焊接經加工而成。
1.2密煉室：使用28CrMnMo鑄鋼件經過熱處理調制，與物料接觸面堆焊耐磨硬質 合金硬度HRC60-62。密煉室整體拋光、外鍍硬鉻。
機加工燕尾槽，內鑲耐磨條，密封良好。外部設計水夾套，可用于水冷卻及蒸汽加熱。
1.3攪拌軸：主體采用CrMo合金鋼鍛打經熱處理調質。螺棱采用CrMo合金鋼蠟模鑄造，以合金焊條焊接，經過整體熱處理調質， 并在棱鋒和棱面堆焊耐磨合金，
并在打磨、拋光后表面進行鍍硬鉻處理。攪拌棱設計合理，形狀圓潤，攪拌效果更加優越。內通冷卻水，使得冷卻更佳。
1.4立柱：采用A3鋼板經折彎，與鋼管焊接加工而成。具有很強的穩固性和穩定性。
1.5防漏裝置：攪拌軸端面采用機械式軸封迫緊系統，雙層防漏。加壓蓋側面，皆有板式迫緊。高分子樹脂纖維材料耐磨、不易破碎。更換方便快捷，不影響生產進度。
2、加壓系統
2.1氣壓缸：特制氣缸。速壓力均可依據客戶方便調節。
2.2加壓蓋：主體采用45＃鑄鋼和鋼板焊接，受力合理，密煉面設計成M間隙均勻。內部設計有S形流道，可通冷卻水與蒸汽加熱，經過熱處理調質，
并在表面鍍硬鉻，在側身皆有防漏裝置。防漏密封條為高分子樹脂纖維材料耐磨、不易
碎。更換方便快捷，不影響生產進度。
3、卸料裝置
3.1結構組成：使用二次包絡渦輪、蝸桿結構作為密煉室翻轉卸料。
3.2翻轉角度：110°(大翻轉角度140°)。
3.3翻轉電機： 皖南電機。

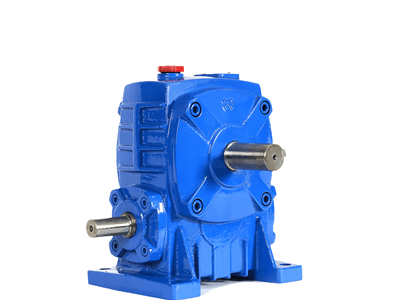

3.4翻轉減速器：使用國茂針輪擺線減速器。
3.5翻轉控制：兩道控制保護系統，不會翻轉動作失靈，導致機器損壞。
4、傳動機構
4.1主電機：皖南電機有限公司生產，防護等級IP54，是目前國內防護等級高的級別，完全滿足生產需要。
4.2齒輪箱：齒輪采用硬齒面漸開線減速箱，齒輪材料20CrMnTi,經過淬火、滲碳、磨齒，硬度HRC57～62.齒輪箱加裝冷卻循環系統，低噪音，高傳動扭矩，可承受更高負載。
4.3皮帶輪組：主電機與齒輪箱傳動皮帶輪均經過精加工，高保險系數，確保完成傳動要求。
二、55L密煉機技術參數
項 目 規 格:
機 型 X（S）N-55
混煉總容積 125公升
密煉有效容積 55 L
驅動電機功率 75KW
翻轉電機功率 3.75KW
氣 缸 直 徑 ?300mm
轉子轉速（前/后） 34.7/27.5r/min
